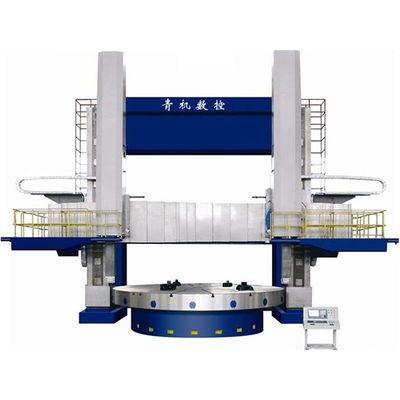

CK5230 CNC 이중 컬럼 CNC 수직 턴 턴 3000mm 시멘스 808Dsl 제어

모크:	협상 가능
가격:	$212,800 (subject to the contract)
배달 기간:	1년

자세한 정보

제품 설명

자세한 정보

원래 장소

중국 지보

브랜드 이름

Lushen

JB/GB

모델 번호

CK5230

맥스. 회전하는 지름:

φ3000 mm

표 지름:

φ2500 mm

최대. 공작물 높이:

2000 밀리미터

Max. 최대. workpiece weight 공작물 무게:

작업 테이블 속도 (단계 및 범위):

2 기계식 기어/스티플 변수 및 0.2 ~ 45 rpm

도구 포스트 피드 속도 (유형 및 범위):

Stepless 변수 및 0.1-500 mm/min

도구 포스트 빠른 트래버스 속도:

2500 mm/min

최대 도구 후 여행 (x 축):

-50 ~ +1900mm

RAM 수직 이동 (Z- 축):

1000 밀리미터

RAM 단면 차원:

200 × 255 mm

왼쪽 도구 사후 절단력 용량:

35 kN (CNC 제어)

올바른 도구 포스트 절단력 용량:

40 kN (기존)

WorkTable의 최대 총 절단력:

85 knm

기존 도구 포스트 가공 각도:

크로스 레일 최대 여행:

1500mm

크로스 레일 리프팅 속도:

350 mm/min

크로스 레일 리프팅 모터 파워:

7.5 kW

피드 시스템 서보 모터 토크 (수평 및 수직):

20.5 nm

주 모터 파워 (AC 가변 주파수 드라이브):

55 KW

대략적인 기계 무게:

기계 치수 (L × W × H):

7200 × 5200 × 5800 mm

위치 결정 정밀도:

≤0.1/1000 mm

위치 결정 정밀도를 반복하세요:

≤0.02/1000 mm

테이블 표면 평탄도:

0.03mm/1000mm (1000mm 직경 당 추가 0.01mm 공차가 증가 함)

테이블 페이스 런아웃 (축):

0.02mm/1000mm (1000mm 직경 당 추가 0.01mm 공차가 증가 함)

테이블 방사형 런아웃:

0.02mm/1000mm (1000mm 직경 당 추가 0.01mm 공차가 증가 함)

테이블 표면으로의 공구 캐리어 수평 이동의 평행:

0.03mm/1000mm

공구 캐리어 캐리어 수평 이동 (왼쪽 오른쪽)의 수직성 테이블 표면:

0.03mm/1000mm

공구 캐리어 캐리어 수평 이동 (전면 발자국)의 수직성 테이블 표면:

0.06mm/1000mm

원통형 가공 정확도:

0.02/300mm

평평한 표면 가공 정확도:

0.04mm/1000mm

평평한/원통형 표면 거칠기:

RA1.6μm

윤곽이 지정된 표면 거칠기:

RA3.2μm

강조하다:

cnc 수직 회전 톱니 3000mm

이중 세로 CNC 수직 회전 톱니

3000mm cnc 수직 톱니 제조업체

제품 설명

CK5230 CNC 듀얼 컬럼 수직 톱니장 중량 3000mm 회전 지름 시멘스 808Dsl 제어

제품 개요:

이중탑 설계:1개의 CNC 타워와 1개의 수동 타워를 포함합니다.
높은 부하량:최대 25톤의 작업 조각을 처리할 수 있습니다.
높은 정확성:위치 정밀도 ≤0.1/1000mm 및 반복성 ≤0.02/1000mm
효율적인 작동:연속 스핀드 속도 범위 0.2 ~ 45 rpm
중용 절단:좌측 타워 CNC 및 우측 타워 수동 다재다능 절단.
첨단 SIEMENS 제어 시스템:정밀하고 신뢰할 수 있는 기계 작동을 보장합니다.

제품 설명:

의CK5230 CNC 수직 톱니고도의 정밀성과 내구성을 중시하여 국내외의 첨단 설계 기술을 결합하여이 톱니바퀴는 실린더를 회전하는 것과 같은 무거운 절단 작업에 설계되었습니다., 피침형, 힌트형, 복잡한 곡선 표면. 이중 탑으로 장착 한 CNC 및 한 수동 CK5230은 검은 금속을 포함하여 다양한 재료와 작업 부품을 처리 할 수 있습니다.비철금속, 그리고 일부 비금속 물질.

기계의 견고한 구조는 고강도 HT250 주사기를 갖추고 있으며, 가이드 표면은 고주파 진압을 통해 HB200 또는 그 이상의 강도로 굳혀서 뛰어난 마모 저항을 제공합니다.25톤 이하의 무거운 작업 부품을 지탱할 수 있는, CK5230은 단일 조각 및 작은 팩 생산에 적합합니다. 특히 부품의 다양성이 높은 산업에서.

제품 매개 변수

매개 변수	사양	매개 변수	사양
최대 회전 지름	Φ3000mm	최대 도구 이동 (X 축)	-50 ~ 1900mm
테이블 직경	Φ2500mm	스핀드 수직 이동 (Z 축)	1000mm
최대 작업 조각 높이	2000mm	스핀드 섹션 크기	200x200mm
최대 작업 조각 무게	25톤	왼쪽 타워 절단 힘	35 kN
스핀드 속도 범위	0.2 ~ 45 rpm	오른쪽 타워 절단 힘	40 kN
도구 공급 속도 범위	0.1 ~ 500 mm/min	총 스핀드 절단 힘	85 kNm

제품 주의 사항:

설치:설치 전에 베이스가 제대로 준비되었는지 확인하세요.
윤활:권장 된 기름 을 사용 하고, 움직이는 모든 부품 에 대한 규칙적 인 윤활 을 유지 하십시오.
환경:기계 를 깨끗 하고 건조 한 환경 에 보관 하고, 부식 물질 이 들어 있지 않은 곳 에 보관 하십시오.
온도:온도 변동이 40°C 이상인 환경에서 작동하는 것을 피합니다.

제품 사용 시나리오:

항공우주:중량 및 복잡한 항공우주 부품의 정밀 가공
자동차:높은 정밀도를 필요로 하는 부품 및 엔진 부품 및 변속기 하우스와 같은 큰 작업 조각의 제조
에너지:터빈 및 중장비 등 에너지 산업에서 사용되는 대형 부품 가공에 이상적입니다.
무거운 기계:높은 절단 힘과 정밀도가 필요한 산업 기계의 큰 부품을 가공하기에 적합합니다.
방어:국방용 용품으로 사용되며, 중량 및 정밀 부품 제조에 사용됩니다.

태그:

상품

모크:	협상 가능
가격:	$212,800 (subject to the contract)
배달 기간:	1년

자세한 정보

제품 설명

자세한 정보

원래 장소

중국 지보

브랜드 이름

Lushen

인증

JB/GB

모델 번호

CK5230

맥스. 회전하는 지름:

φ3000 mm

표 지름:

φ2500 mm

최대. 공작물 높이:

2000 밀리미터

Max. 최대. workpiece weight 공작물 무게:

25T

작업 테이블 속도 (단계 및 범위):

2 기계식 기어/스티플 변수 및 0.2 ~ 45 rpm

도구 포스트 피드 속도 (유형 및 범위):

Stepless 변수 및 0.1-500 mm/min

도구 포스트 빠른 트래버스 속도:

2500 mm/min

최대 도구 후 여행 (x 축):

-50 ~ +1900mm

RAM 수직 이동 (Z- 축):

1000 밀리미터

RAM 단면 차원:

200 × 255 mm

왼쪽 도구 사후 절단력 용량:

35 kN (CNC 제어)

올바른 도구 포스트 절단력 용량:

40 kN (기존)

WorkTable의 최대 총 절단력:

85 knm

기존 도구 포스트 가공 각도:

±30'

크로스 레일 최대 여행:

1500mm

크로스 레일 리프팅 속도:

350 mm/min

크로스 레일 리프팅 모터 파워:

7.5 kW

피드 시스템 서보 모터 토크 (수평 및 수직):

20.5 nm

주 모터 파워 (AC 가변 주파수 드라이브):

55 KW

대략적인 기계 무게:

43 톤

기계 치수 (L × W × H):

7200 × 5200 × 5800 mm

위치 결정 정밀도:

≤0.1/1000 mm

위치 결정 정밀도를 반복하세요:

≤0.02/1000 mm

테이블 표면 평탄도:

0.03mm/1000mm (1000mm 직경 당 추가 0.01mm 공차가 증가 함)

테이블 페이스 런아웃 (축):

0.02mm/1000mm (1000mm 직경 당 추가 0.01mm 공차가 증가 함)

테이블 방사형 런아웃:

0.02mm/1000mm (1000mm 직경 당 추가 0.01mm 공차가 증가 함)

테이블 표면으로의 공구 캐리어 수평 이동의 평행:

0.03mm/1000mm

공구 캐리어 캐리어 수평 이동 (왼쪽 오른쪽)의 수직성 테이블 표면:

0.03mm/1000mm

공구 캐리어 캐리어 수평 이동 (전면 발자국)의 수직성 테이블 표면:

0.06mm/1000mm

원통형 가공 정확도:

0.02/300mm

평평한 표면 가공 정확도:

0.04mm/1000mm

평평한/원통형 표면 거칠기:

RA1.6μm

윤곽이 지정된 표면 거칠기:

RA3.2μm

최소 주문 수량:

협상 가능

가격:

$212,800 (subject to the contract)

배달 시간:

1년

강조하다

cnc 수직 회전 톱니 3000mm

이중 세로 CNC 수직 회전 톱니

3000mm cnc 수직 톱니 제조업체

제품 설명

CK5230 CNC 듀얼 컬럼 수직 톱니장 중량 3000mm 회전 지름 시멘스 808Dsl 제어

제품 개요:

이중탑 설계:1개의 CNC 타워와 1개의 수동 타워를 포함합니다.
높은 부하량:최대 25톤의 작업 조각을 처리할 수 있습니다.
높은 정확성:위치 정밀도 ≤0.1/1000mm 및 반복성 ≤0.02/1000mm
효율적인 작동:연속 스핀드 속도 범위 0.2 ~ 45 rpm
중용 절단:좌측 타워 CNC 및 우측 타워 수동 다재다능 절단.
첨단 SIEMENS 제어 시스템:정밀하고 신뢰할 수 있는 기계 작동을 보장합니다.

제품 설명:

제품 매개 변수

매개 변수	사양	매개 변수	사양
최대 회전 지름	Φ3000mm	최대 도구 이동 (X 축)	-50 ~ 1900mm
테이블 직경	Φ2500mm	스핀드 수직 이동 (Z 축)	1000mm
최대 작업 조각 높이	2000mm	스핀드 섹션 크기	200x200mm
최대 작업 조각 무게	25톤	왼쪽 타워 절단 힘	35 kN
스핀드 속도 범위	0.2 ~ 45 rpm	오른쪽 타워 절단 힘	40 kN
도구 공급 속도 범위	0.1 ~ 500 mm/min	총 스핀드 절단 힘	85 kNm

제품 주의 사항:

설치:설치 전에 베이스가 제대로 준비되었는지 확인하세요.
윤활:권장 된 기름 을 사용 하고, 움직이는 모든 부품 에 대한 규칙적 인 윤활 을 유지 하십시오.
환경:기계 를 깨끗 하고 건조 한 환경 에 보관 하고, 부식 물질 이 들어 있지 않은 곳 에 보관 하십시오.
온도:온도 변동이 40°C 이상인 환경에서 작동하는 것을 피합니다.

제품 사용 시나리오:

항공우주:중량 및 복잡한 항공우주 부품의 정밀 가공
자동차:높은 정밀도를 필요로 하는 부품 및 엔진 부품 및 변속기 하우스와 같은 큰 작업 조각의 제조
에너지:터빈 및 중장비 등 에너지 산업에서 사용되는 대형 부품 가공에 이상적입니다.
무거운 기계:높은 절단 힘과 정밀도가 필요한 산업 기계의 큰 부품을 가공하기에 적합합니다.
방어:국방용 용품으로 사용되며, 중량 및 정밀 부품 제조에 사용됩니다.
